СБИС РППУ-ЛСН

    • СБИС РППУ-ЛСН

    Назначение:
    ЛСН, системы с Soft-Define Radio.
    Год начала выпуска: 2018
    Гарантированный срок службы (лет): 3
    Ориентировочный срок изготовления/ поставки (месяцев): 8
    Лётная квалификация изделия: Нет
    Возможность адаптации изделия под требования заказчика: Нет
    Оставить заявку


    Параметр Значение
    Ш*В*Т 6х6х1 мм
    Масса 1 г
    Напряжение питания 3 В
    Диапазон рабочих температур -40 - +85 град С

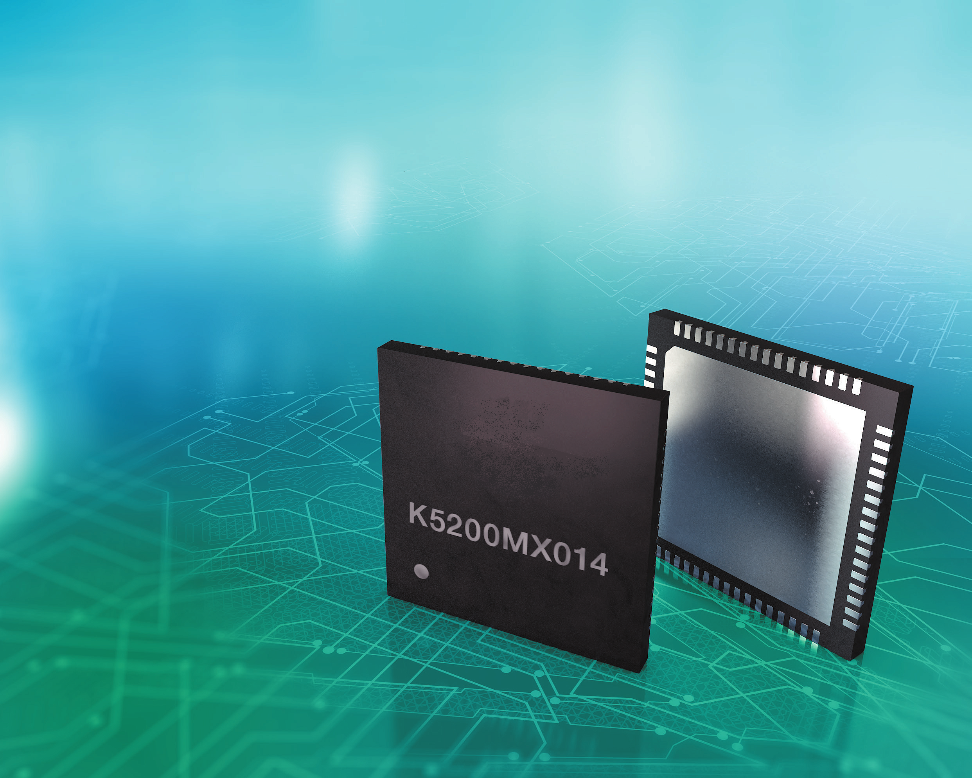

    Корпус QFN 64L (8x8, 0.4 pitch, EXPOSED PAD)
    Диапазон входных частот приемного тракта /выходных частот передающего тракта 100…2500 МГц
    Диапазон выходных частот первого канала приемноготракта/входных частот передающего тракта 0,9875…1,0125 МГц
    Максимальный коэффициент усиления приемного тракта 88 дБ
    Ток потребление прием/передача 0,072/0,070 А

    Описание

    Аналоговая микросхема приемо-передающего тракта (РППУ-ЛСН), совместно с ЦПП-ЛСН, предназначена для применения в аппаратуре базовых станций и абонентских терминалов локальной системы навигации. Отдельно СБИС РППУ-ЛСН может применяться как основа аналогового тра
    ... Аналоговая микросхема приемо-передающего тракта (РППУ-ЛСН), совместно с ЦПП-ЛСН, предназначена для применения в аппаратуре базовых станций и абонентских терминалов локальной системы навигации. Отдельно СБИС РППУ-ЛСН может применяться как основа аналогового тракта в аппаратуре для приема и передачи сигналов в диапазоне частот 0,1 — 2,5 ГГц и шириной спектра полезного сигнала 50 кГц или 1,25 — 2,5 МГц.
    Краткое описание микросхемы:
    Аналоговая микросхема приемо-передающего тракта диапазона 0,1–2,5 ГГц представляет собой практическую реализацию принципа “Soft Define Radio” — все управление осуществляется от цифровой части тракта ЛСН по шине SPI. На одной кремниевой подложке рас- положено два приемных и передающих канала: первый предназначен для решения навигационной задачи, второй — для передачи служебной информации. В микросхеме реализован симплекс — одновременная работа приемника и передатчика не поддерживается. Также обеспечивается выдача тактовых частот для цифровых блоков и АЦП/ЦАП.
    Читать полностью...
